GB25506-2010《消防控制室通用技術要求》中規定的“消防控制室應能顯示系統內各消防用電設備的供電電源和備用電源的工作狀態和欠壓報警信息”。

GB50116-2013《火災自動報警系統設計規范》附錄A“火災報警、建筑消防設施運行狀態信息表”消防電源“系統內各消防用電設備的供電電源和備用電源的工作狀態和欠壓報警信息”。

GB51348-2019《民用建筑電氣設計標準》

13.3.8設有消防控制室的建筑物應設置消防電源監控系統，其設置應符合下列要求：

  1 消防電源監控器應設置在消防控制室內，用于監控消防電源的工作狀態，故障時發出報警信號。

  2 消防設備電源監控點宜設置在下列部位：

  1）變電所消防設備主電源、備用電源專用母排或消防電源柜內母排；

  2）為重要消防設備如消防控制室、消防泵、消防電梯、防排煙風機、非集中控制型應急照明、防火卷簾門等供電的雙電源切換開關的出線端；

電源監控系統區域分機，包括防火門監控系統監控分機，在產品標準及GB50116設計規范、GB50166施工驗收標準中均沒有區域分機、監控分機這種產品，也不會要求電源監控/防火門監控主機是集中機。區域分機/監控分機是采用RS485通訊方式廠家的產品架構，作用是中繼功能，一個監控分機只能接32或64只部件，無法像火災報警企業產品采用報警總線通訊，不用中繼回路數量可達到200點。

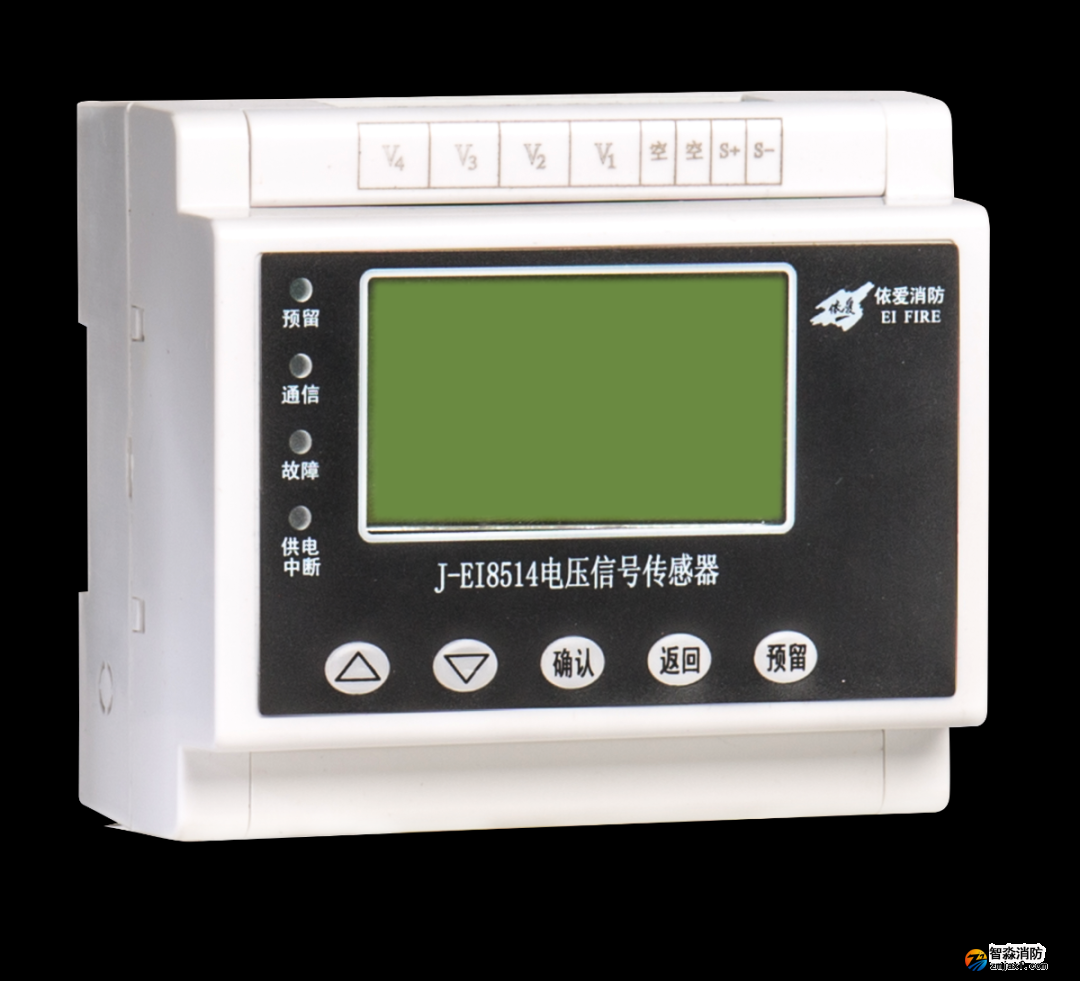

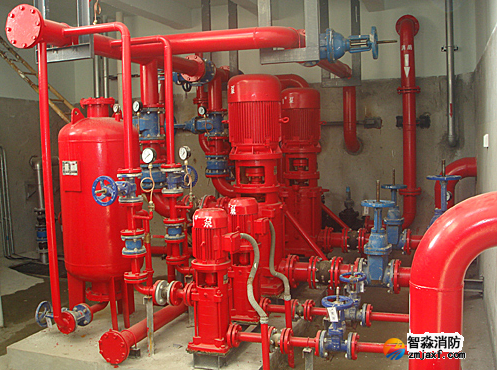

重要消防設備：泵、風機的配電箱需要設置，一般按三相雙電源電壓監控進行設計可滿足要求。

備注：

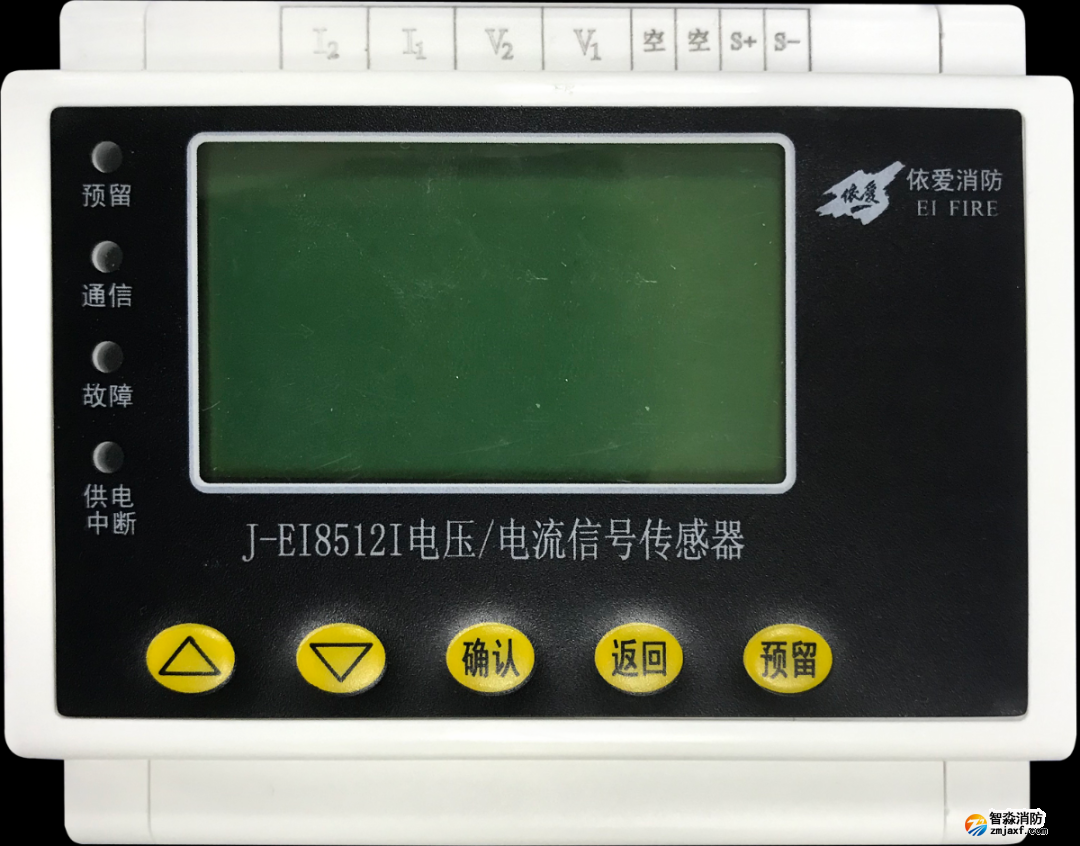

泵、風機的配電箱均為雙電源，對兩路電源電壓進行監測。

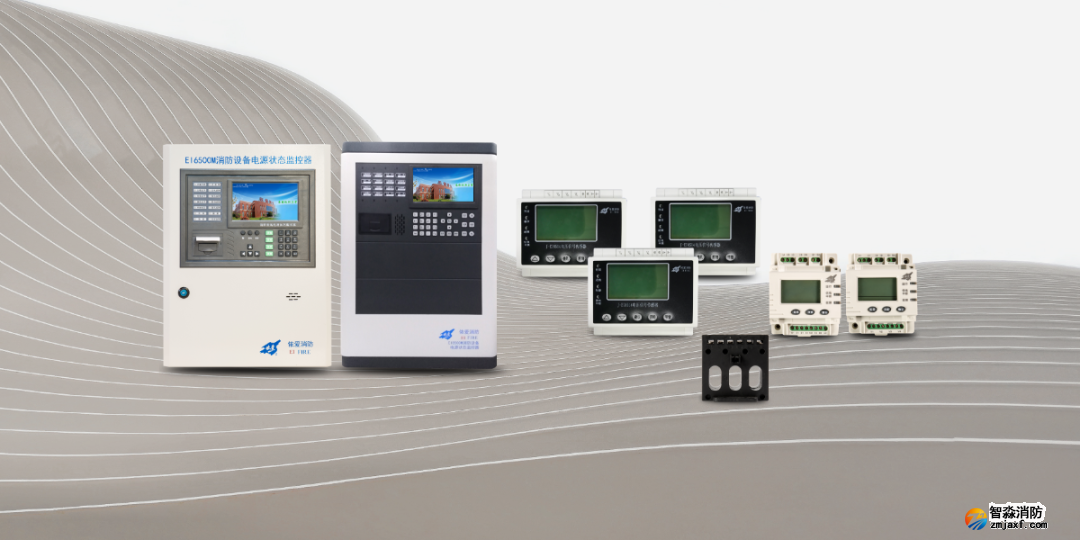

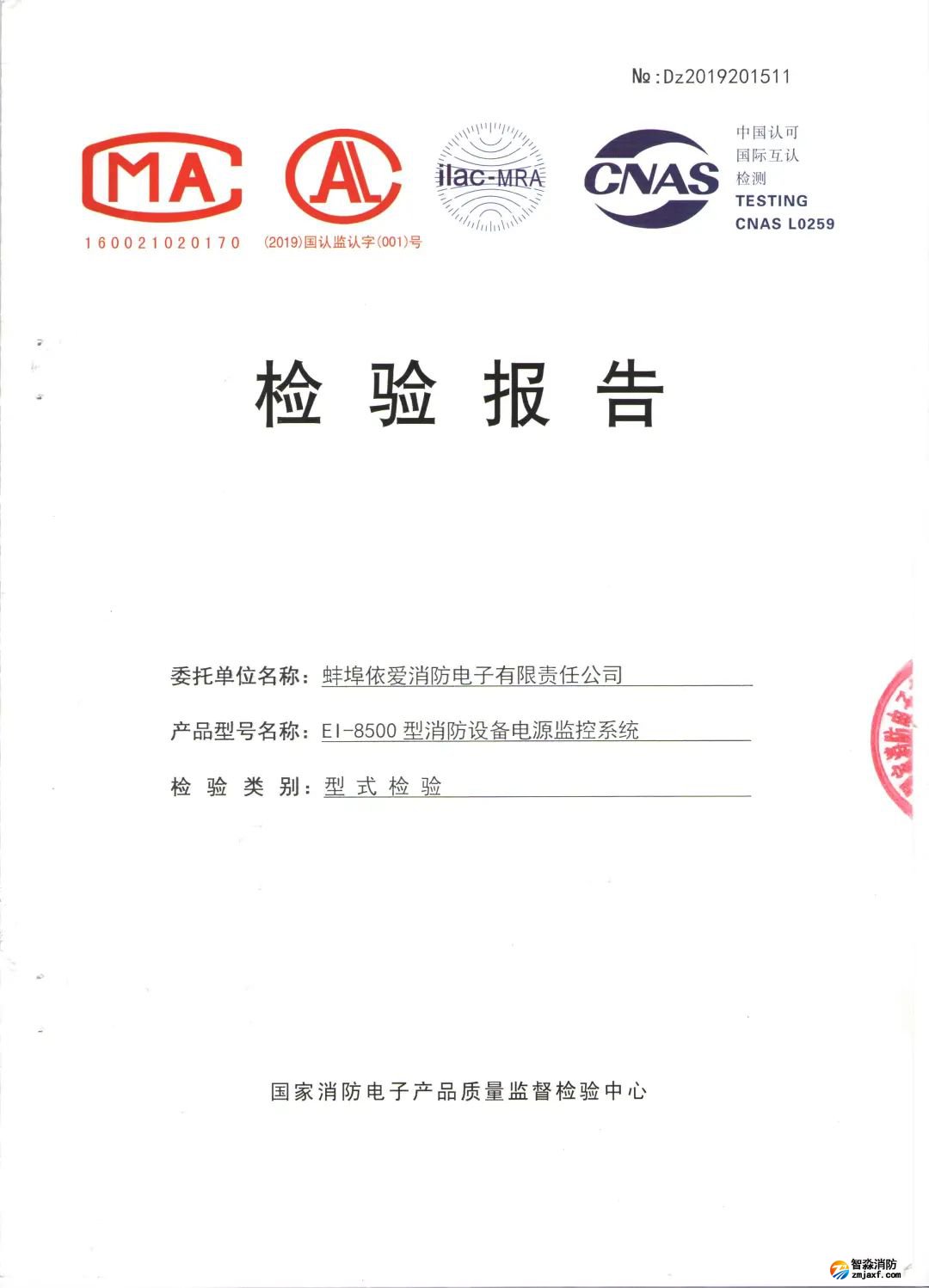

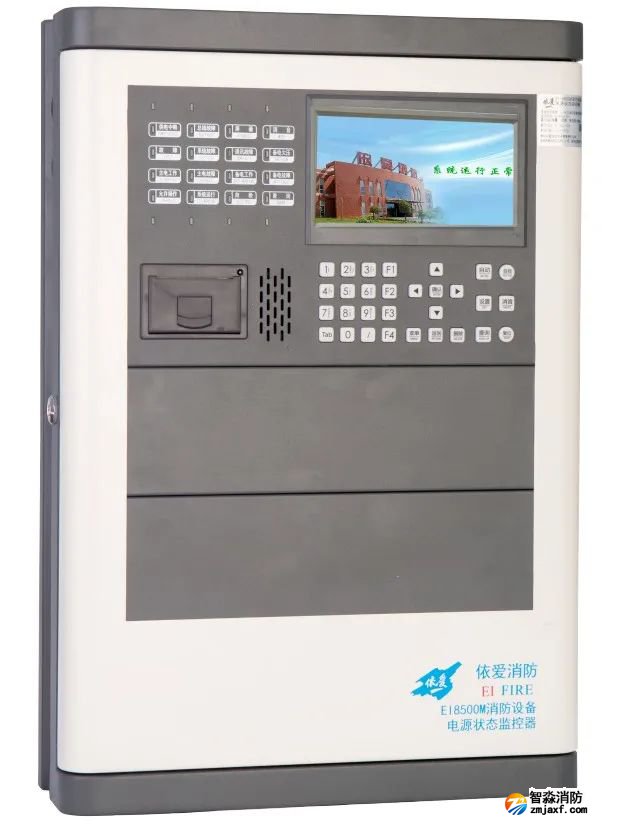

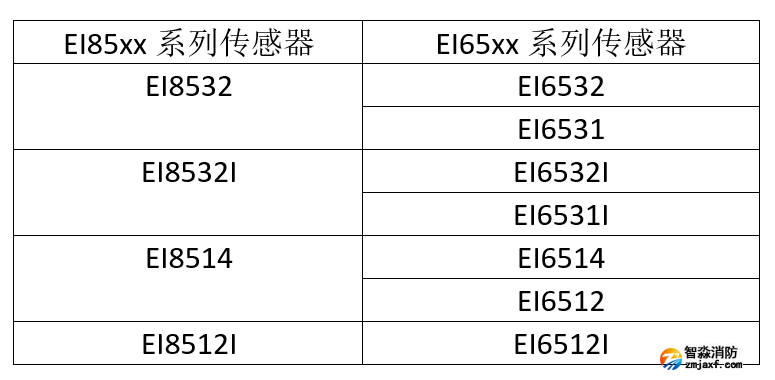

產品標準GB28184-2011《消防設備電源監控系統》包括消防設備電源狀態監控器、電壓傳感器、電流傳感器、電壓/電流傳感器，型式檢驗報告是以系統名義出具，EI-6500系統的報告中監控設備為EI6500M，傳感器為EI65XX系列，共8種。EI-5500系統的報告中監控設備為EI8500M，傳感器為EI85XX系列，共4種。

備注：

型式檢驗報告在www.efire.cn國家消防電子產品質檢中心網站上可查詢。

與火災自動報警系統部件系統，采用PGM8000編碼器進行地址設置，也可以通過EI8500M監控器在線設置。

與EI火災自動報警系統、EI電氣火災監控系統的總線布設方式相同，可以分枝，不要求手拉手。

如圖所示：

備注：

EI85xx系列未使用的通道可關閉
